Aktívne harmonické filtre (AHF-50-0,4-4L-W)

Stručný opis:

Menovitý kompenzačný prúd: 50A
Sieť: trojfázový štvorvodičový systém
Menovité napätie: AC400V (-40%~+15%)
Inštalácia: Montáž na stenu

Aktívne harmonické filtre znižujú alebo eliminujú harmonické skreslenie v elektrickom systéme, čím zaisťujú, že kvalita energie spĺňa priemyselné štandardy a zlepšuje celkovú účinnosť a spoľahlivosť napájacieho systému.
Vhodné pre priemyselné výrobné zariadenia, komerčné budovy, systémy obnoviteľnej energie, zdravotnícke zariadenia, dátové centrá
Montáž na stenu pre jednoduchšiu a flexibilnejšiu inštaláciu.

- zmiernenie 2. až 50. harmonickej

- Kompenzácia v reálnom čase

- Modulárny dizajn

- Chráňte zariadenie pred prehriatím alebo poruchou

- Zlepšiť efektivitu práce zariadení


Detail produktu

FAQ

Štítky produktu

资源 12@2x

Petrifikácia

Harmonický zdroj: tyristor, invertor

Harmonické vybavenie: rýchlostný ventilátor, všetky druhy čerpadiel

资源 9@2x

Priemysel dátových centier

Harmonický zdroj: UPS, usmerňovač

Harmonická výbava: UPS, klimatizácia, výťah, LED svetlá

资源 3@2x

Výroba automobilov

Harmonický zdroj: menič, usmerňovač

Harmonické vybavenie: zváračka, dopravný systém

资源 11@2x

Výroba energie z odpadu

Harmonický zdroj: usmerňovač, menič

Harmonické vybavenie: všetky druhy čerpadiel

资源 8@2x

Čistenie odpadových vôd

Harmonický zdroj: menič, usmerňovač

Harmonická výbava: ventilátor, čerpadlo

资源 5@2x

Hromada nabíjania auta

Harmonický zdroj: usmerňovač

Harmonické zariadenie: nabíjačka

资源 4@2x

Polovodič

Harmonický zdroj: tyristor, monokryštálová pec

Harmonická výbava: kremenný téglik, tyristor

资源 7@2x

NEMOCNICA

Harmonický zdroj: usmerňovač, UPS, menič

Harmonické vybavenie: presné vybavenie, LED svetlá, výťahy, UPS

资源 1@2x

Papierenský priemysel

Harmonický zdroj: halogénová žiarovka, invertor

Harmonické vybavenie: rozvlákňovač, rezanie papiera, prelis, oblúková lampa

资源 10@2x

Tavenie železa a ocele

Harmonický zdroj: usmerňovač, invertor, tyristor

Harmonické vybavenie: vysoká pec, strednofrekvenčná pec

资源 6@2x

Vŕtacia plošina

Harmonický zdroj: usmerňovač, menič

Harmonické vybavenie: AC generátorová súprava, čerpadlo

资源 2@2x

Moderná architektúra

Harmonický zdroj: usmerňovač, menič

Harmonická výbava: spínaný zdroj, klimatizácia, výťah, LED

Typické aplikačné pole

Profesia Kapacita transformátora Tabuľka dopytov na výber centrálnej kompenzačnej kapacity
Metro, tunely, rýchlovlaky, letiská Telekomunikácie, komerčné stavebníctvo, hutníctvo, bankovníctvo Lekársky priemysel Výroba automobilov, výroba lodí Chemické, ropné Hutnícky priemysel
Kolísanie frekvencie harmonického prúdu 15 % 20 % 25 % 30 % 35 % 40 %
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*Poznámka: Kapacita AHF vo vyššie uvedenej tabuľke sa získa pri faktore zaťaženia transformátora 80 percent.V skutočných projektoch sa kapacita AHF získa proporcionálne porovnaním hodnoty koeficientu zaťaženia s koeficientom zaťaženia 80 % v tejto tabuľke.
*Táto tabuľka slúži len na výber







Pracovný princíp

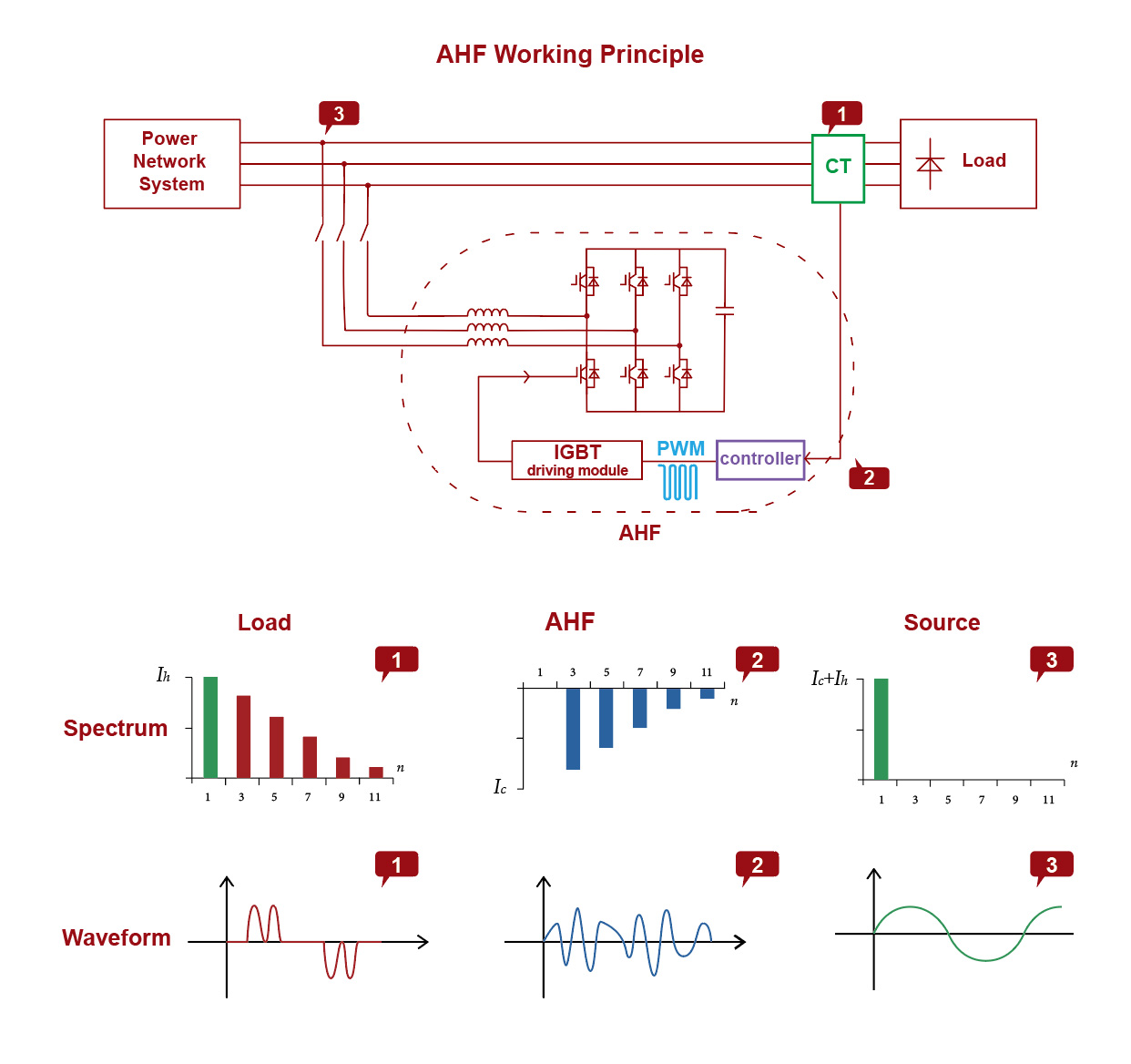

Externý CT deteguje záťažový prúd, DSP ako CPU má pokročilú logickú riadiacu aritmetiku, dokáže rýchlo sledovať inštruktážny prúd, rozdeľuje záťažový prúd na aktívny výkon a jalový výkon pomocou inteligentného FFT a rýchlo a presne vypočítava obsah harmonických.Potom odošle PWM signál do internej dosky IGBT ovládača na ovládanie zapínania a vypínania IGBT pri frekvencii 20 kHz.Nakoniec generuje opačný fázový kompenzačný prúd na indukcii meniča, súčasne CT tiež detekuje výstupný prúd a negatívna spätná väzba ide do DSP.Potom DSP pokračuje v ďalšom logickom riadení, aby sa dosiahol presnejší a stabilnejší systém.

AHF2
ahf1

Technické špecifikácie

TYP Séria 220V Séria 400V Séria 500V Séria 690V
Menovitý kompenzačný prúd 23A 15A, 25A, 50A
75A, 100A, 150A
100A 100A
Menovité napätie AC 220V
(-20%~+15%)
AC 400V
(-40%~+15%)
AC 500V
(-20%~+15%)
AC 690V
(-20%~+15%)
Menovitá frekvencia 50/60 Hz ± 5 %
sieť Jednofázový 3 fázy 3 vodič/3 fázy 4 vodič
Doba odozvy <40 ms
Filtrovanie harmonických 2. až 50. harmonické, je možné zvoliť počet kompenzácií a nastaviť rozsah jednotlivých kompenzácií
Harmonická miera kompenzácie > 92 %
Schopnosť filtrovania neutrálneho vedenia / Filtračná kapacita 3-fázového 4-vodičového neutrálneho vedenia je 3-krát väčšia ako pri fázovom filtrovaní
Účinnosť stroja > 97 %
Frekvencia spínania 32 kHz 16 kHz 12,8 kHz 12,8 kHz
Funkcia Zaoberajte sa harmonickými
Čísla paralelne Bez obmedzenia. Jeden centralizovaný monitorovací modul môže byť vybavený až 8 napájacími modulmi
Komunikačné metódy Dvojkanálové komunikačné rozhranie RS485 (podpora bezdrôtovej komunikácie GPRS/WIFI)
Nadmorská výška bez zníženia <2000 m
Teplota -20 ~ + 50 ℃
Vlhkosť <90%RH, Priemerná mesačná minimálna teplota je 25°C bez kondenzácie na povrchu
Úroveň znečistenia Pod úrovňou III
Ochranná funkcia Ochrana proti preťaženiu, hardvérová nadprúdová ochrana, ochrana proti prepätiu, ochrana proti výpadku napájania, ochrana proti nadmernej teplote, ochrana proti frekvenčným anomáliám, ochrana proti skratu atď.
Hluk < 50 dB < 60 dB < 65 dB
ninštalácia Na stojan/na stenu
Do cesty linky Zadný vstup (typ stojana), horný vstup (typ montáže na stenu)
Stupeň ochrany IP20





Pomenovanie produktu
